Invoering

Voor ingenieurs en inkoopteams die spectrometers, monochromators en andere dispersieve optische instrumenten bouwen, is het diffractierooster zelden het duurste item in de materiaallijst -, maar het is bijna altijd het onderdeel dat bepaalt of het voltooide instrument voldoet aan de specificaties voor resolutie, doorvoer en strooilicht. Het kiezen van de verkeerde groefdichtheid, brandhoek of substraat kan een herontwerp van de gehele optische bank laat in de ontwikkelingscyclus forceren, terwijl het juiste rooster, afkomstig van een fabrikant die de afwegingen- begrijpt, de ontwikkelingstijd kan verkorten en tegelijkertijd de prestaties van het instrument kan verbeteren.

In deze gids worden de belangrijkste technische en commerciële beslissingen besproken waarmee fabrikanten van instrumenten te maken krijgen bij het specificeren van roosters, en wordt uiteengezet waar u op moet letten bij een roosterleverancier - op basis van de productiepraktijk van Jilin Juyao Technology Co., Ltd. (JYOPTIX), een fabrikant van precisie-optica in Changchun- die regelvormige en holografische diffractieroosters produceert voor spectroscopie, laser en analytische instrumenten.

Waarom de roosterbeslissing vroegtijdige technische aandacht verdient

Een diffractierooster vormt de kern van elk dispersief spectroscopisch systeem en splitst binnenkomend licht in de samenstellende golflengten, zodat een detectorarray of uitgangsspleet deze kan oplossen. De groefgeometrie, coating en substraatkwaliteit bepalen rechtstreeks:

Omdat deze parameters onderling afhankelijk zijn, moet de roosterselectie parallel aan het optische ontwerp plaatsvinden, en niet nadat de mechanische lay-out is bevroren. Instrumentteams die het rooster beschouwen als een onderdeel uit de catalogus dat later moet worden toegevoegd, ontdekken halverwege het-programma vaak dat geen enkele groefdichtheid buiten-de-plank voldoet aan zowel hun resolutiedoel als hun footprintbeperking -, op welk punt een aangepast-geregeerd of aangepast-holografisch rooster de enige weg vooruit wordt.

Stap 1: Beslis tussen gelinieerde en holografische roosters

De eerste splitsing in de beslissingsboom is de productietechnologie, en deze heeft reële gevolgen voor de prestaties.

Gelinieerde (mechanisch bestuurde) roostersworden geproduceerd door fysiek parallelle groeven in een substraat te snijden met een diamantgereedschap, meestal met behulp van een heersende motor of een interferometrisch gecontroleerd proces. Gelinieerde roosters kunnen een zeer hoge, nauwkeurig op maat gemaakte efficiëntie bereiken bij een specifieke brandgolflengte, en ze blijven de standaardkeuze voor toepassingen die maximale doorvoer vereisen in een gedefinieerde spectrale band, waaronder infrarood procesbewaking, laserspectroscopie en Fourier-transformatie-instrumenten. Omdat het groefprofiel (meestal een gevlamde zaagtand) direct kan worden ontworpen, bieden gelinieerde roosters fabrikanten een nauwkeurige controle over de efficiëntiecurve.

Holografische roostersworden geproduceerd door een lichtgevoelig substraat bloot te stellen aan een interferentiepatroon van twee coherente laserstralen, en vervolgens het resultaat te ontwikkelen en te coaten. Dit proces produceert op natuurlijke wijze zeer weinig strooilicht en een uitstekende uniformiteit van de groeven over grote of gebogen openingen. Daarom domineren holografische roosters toepassingen waarbij verstrooid licht het metingsniveau zou aantasten. - spoor-niveau UV-Visabsorptie, fluorescentie, Raman en platte-veldspectrograafontwerpen waarbij het rooster zelf ook de veldkromming moet corrigeren (platte-veldholografische roosters elimineren bijvoorbeeld de noodzaak voor extra focusseeroptiek in compacte spectrograafbehuizingen).

Stap 2: Stem de Groefdichtheid en Blaze af op uw resolutie- en bereikdoelen

Groefdichtheid - lijnen per millimeter - en oplossende vermogensschaal samen, maar niet gratis. Een hogere groefdichtheid verbetert de theoretische resolutie, maar vernauwt het bruikbare vrije spectrale bereik en vermindert doorgaans de piekefficiëntie, tenzij de brandhoek zorgvuldig wordt geoptimaliseerd voor de doelvolgorde en golflengte. Instrumentingenieurs moeten vanaf drie cijfers terugwerken voordat ze offertes aanvragen:

1. Vereist oplossend vermogen (λ/Δλ)op de golflengte(n) die er voor de toepassing het meest toe doen
2. Bruikbaar golflengtebereik, inclusief of het instrument een acceptabele efficiëntie moet behouden over een brede band (bijvoorbeeld 1500–10600 nm voor een breedband-infraroodprocesmonitor) of is geoptimaliseerd voor een enkel smal venster
3. Beschikbare optische padlengte en straalvoetafdruk, aangezien de groefdichtheid samenwerkt met de roostergrootte om de praktische resolutielimiet binnen een gegeven instrumentomhulsel in te stellen

Vlakke roosters met een lage-groef-dichtheid - tot 20 lijnen/mm - zijn speciaal ontworpen voor ver--infraroodtoepassingen groter dan 10 μm, waarbij grove groefstructuren nodig zijn om lange golflengten efficiënt te buigen zonder overmatige overlap van- de hogere orde. Roosters met gemiddelde dichtheid in het bereik van 50–200 lijnen/mm dekken het grootste deel van de industriële procestoepassingen in de buurt van- infrarood en breedband, vaak met een bereik zo breed als 500–5000 nm of 1600–16000 nm, afhankelijk van het ontwerp van de brander. Aan de andere kant van het spectrum zijn holografische roosters met hoge-groef-dichtheid (1200 lijnen/mm en meer) de standaard voor UV-Vis-monochromatoren, waarbij fijne resolutie op een compact oppervlak belangrijker is dan ruwe doorvoer.

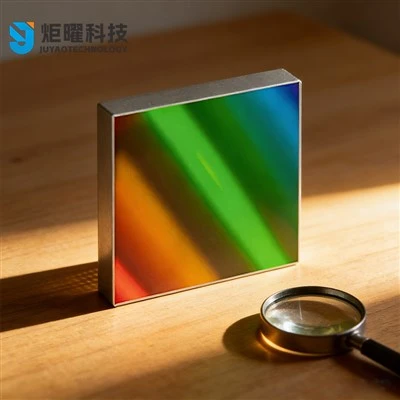

Voor toepassingen die een zeer hoge resolutie over een breed spectraal bereik vereisen, tegelijkertijd - atomaire emissiespectroscopie, Raman met hoge- resolutie en nauwkeurige analytische laboratoriuminstrumenten -echelle roostersbieden een totaal andere oplossing. In plaats van te vertrouwen op een enkele diffractievolgorde, worden echelleroosters voorzien van een grove groefstructuur en worden ze gebruikt bij hoge diffractieordes, en vervolgens gecombineerd met een kruis-verstrooiend element om overlappende ordes te scheiden. Deze benadering levert een oplossend vermogen op dat een orde van grootte groter is dan wat een conventioneel vlak rooster van vergelijkbare grootte kan bereiken. Daarom domineren echelle-ontwerpen de hoogwaardige atomaire emissie- en echelle-spectrograafinstrumenten, ondanks hun toegevoegde optische complexiteit.

Stap 3: Specificeer substraat-, coating- en mechanische toleranties voor uw werkomgeving

Twee roosters met identieke groefspecificaties kunnen zich in het veld heel verschillend gedragen als de substraat- en coatingkeuzes niet overeenkomen met de toepassingsomgeving.

• Substraatmateriaal en thermische uitzetting:Instrumenten die worden ingezet in ongecontroleerde industriële omgevingen - halfgeleiderfabrieken, productielijnen voor fotovoltaïsche en lithium- ionbatterijen, farmaceutische proceslijnen - hebben substraten nodig waarvan de thermische uitzettingseigenschappen de groefafstand niet voldoende verschuiven om de kalibratie over een werktemperatuurbereik te ontregelen. Dit is veel belangrijker voor continue online procesanalysatoren dan voor laboratoriuminstrumenten die in klimaat-gecontroleerde kamers werken.
• Selectie van reflecterende coating:Aluminiumcoatings bieden breedbandreflectie tegen redelijke kosten; gouden coatings breiden de efficiëntie verder uit in het infrarood en zijn beter bestand tegen oxidatie in vochtige of corrosieve procesomgevingen; beschermende overjassen zorgen voor duurzaamheid voor instrumenten die in het veld worden onderhouden of gereinigd. De beslissing over de coating moet worden bepaald door de daadwerkelijke gebruiksomgeving van het instrument, en niet alleen door het nominale golflengtebereik.
• Oppervlaktefiguur en golffrontkwaliteit:Bij instrumenten voor diagnostiek en metrologie-kan de door het roostersubstraat geïntroduceerde golffrontvervorming de focuskwaliteit over de hele detectorarray verslechteren, vooral in concave holografische ontwerpen waarbij het rooster ook een beeldvormende functie vervult.
• Mechanische montagetoleranties:Groeforiëntatie en vlakheidstoleranties moeten worden gespecificeerd ten opzichte van het daadwerkelijke optomechanische montageontwerp en mogen niet worden behandeld als een algemene catalogusspecificatie. - Een rooster dat voldoet aan de gepubliceerde vlakheidstolerantie kan nog steeds uitlijningsfouten veroorzaken als de montage-interface geen deel uitmaakte van het oorspronkelijke ontwerpgesprek met de fabrikant.

Dit is waar het loont om samen te werken met een fabrikant die ontwerpadvies biedt in plaats van pure catalogusverkoop. JYOPTIX positioneert zijn technische team als ontwerppartner en niet als leverancier van componenten, juist omdat deze compromissen tussen substraten en coatings-toepassings-specifiek zijn; een rooster dat is geoptimaliseerd voor een tafelmodel UV-Vis-spectrofotometer en een rooster dat is geoptimaliseerd voor een inline halfgeleiderinspectiesensor kunnen een groefdichtheid op papier delen, terwijl daaronder geheel andere substraat- en coatingspecificaties nodig zijn.

Stap 4: Kies tussen catalogusonderdelen en aangepaste-technische roosters

Standaard catalogusroosters - gebruikelijke groefdichtheden, standaard blaze-golflengten, standaard openingsgroottes - zijn het snelste en meest economische pad wanneer een bestaand ontwerp al in de optische lay-out past. Maar fabrikanten van instrumenten die een gedifferentieerd product ontwikkelen, of een rooster achteraf inbouwen in een oudere optische bank met vaste afmetingen, hebben vaak een rooster nodig dat is ontworpen met een specifieke groefdichtheid, brandhoek, openingsvorm of kromming die niet standaard bestaat.

Voor de ontwikkeling van aangepaste roosters moet de leverancier doorgaans het volgende begrijpen:

Fabrikanten met interne R&D-capaciteit - JYOPTIX exploiteert een R&D-basis van 500 m² die zowel regelgebonden als holografische roosterontwikkeling ondersteunt - zijn over het algemeen beter gepositioneerd om snel op maat gemaakte specificaties te herhalen dan handelsbedrijven die roosters van externe- fabrieken doorverkopen, omdat ontwerpwijzigingen niet via een tussenpersoon hoeven te worden doorgegeven.

Stap 5: Onderzoek de leverancier, niet alleen het specificatieblad

Een rooster dat voldoet aan de gepubliceerde specificaties op de dag dat het wordt verzonden, is slechts de helft van de aankoopbeslissing. Instrumentfabrikanten die producten bouwen met een levenscyclus van meerdere- jaar moeten ook het volgende evalueren:

• Productieconsistentie tussen productiepartijen, aangezien zelfs kleine groef- of coatingvariaties van batch tot batch kalibratieafwijkingsproblemen kunnen veroorzaken tijdens de productierun van een instrument
• Technische ondersteuning tijdens de integratie, vooral voor aangepaste of eerste-artikelonderdelen waarbij de kans groter is dat uitlijnings- en tolerantieproblemen optreden
• Trackrecord bij de doelsector, aangezien een leverancier die bijvoorbeeld ervaring heeft met roosters voor astronomische spectrometers mogelijk niet dezelfde diepte heeft als roosters voor robuuste industriële processen, en omgekeerd
• Reactietijd op offertes en technische vragen, wat een praktische proxy is voor hoe de relatie zal functioneren zodra het instrument in productie is en ondersteuningsverzoeken tijd-gevoelig zijn

JYOPTIX bedient klanten in onderzoeksinstellingen, OEM's van analytische instrumenten en laserinstrumenten, industriële procescontrole, biomedische diagnostiek, milieumonitoring, defensie en ruimtevaart, en astronomische observatoria - een breedte die het feit weerspiegelt dat de basisprincipes van roostertechniek over deze markten worden overgedragen, zelfs als de specifieke prestatieprioriteiten verschillen. Voor instrumentfabrikanten die een nieuwe leverancier van roosters evalueren, is het aanvragen van technisch advies voordat een specificatieblad wordt afgerond over het algemeen productiever dan het aanvragen van een offerte voor een specificatie die nog niet is beoordeeld door iemand die roosters bouwt voor de kost.

Samenvatting: Een praktische inkoopchecklist

Voordat een rooster-RFQ wordt uitgegeven, moeten instrumentengineeringteams het volgende kunnen beantwoorden:

Deze zes vragen in een vroeg stadium beantwoord krijgen -, idealiter in direct overleg met het technische team van de fabrikant van het rooster, in plaats van via een distributeur -, is de meest betrouwbare manier om late- herontwerpen te voorkomen en ervoor te zorgen dat het rooster dat in grote hoeveelheden wordt verzonden, op dezelfde manier presteert als het prototype dat het ontwerp valideerde.
